Slot 20 kanāli

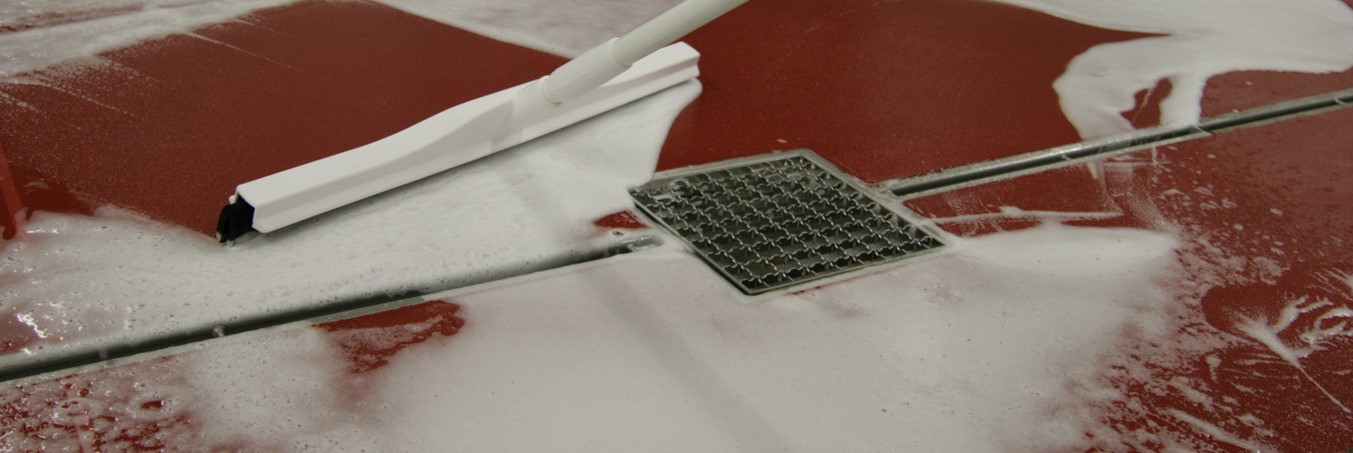

ACO Slot 20 kanāls ir izturīga un diskrēta modulāra sistēma, kas lieliski piemērota, lai izvairītos no režģiem. Kanāli ir izgatavoti no 1,5 mm bieza nerūsējošā tērauda 1.4301 un 1.4404 klases. Tie ir lieliski piemēroti mazgāšanai automašīnās, jo tie var izturēt lielu riteņu slodzi. Var izmantot arī kā robežu starp sauso un mitro zonu.

Lai kanālus pielāgotu dažādiem grīdas segumiem, tie tiek ražoti ar dažādām malām. Ūdens iekļūst teknēs caur 20 mm spraugu, kas neapdraud gājējus, cilvēkus ratiņkrēslā, netraucē ratiņu satiksmei. Ja nepieciešams, notekas tiek piegādātas ar iekšējo slīpumu.

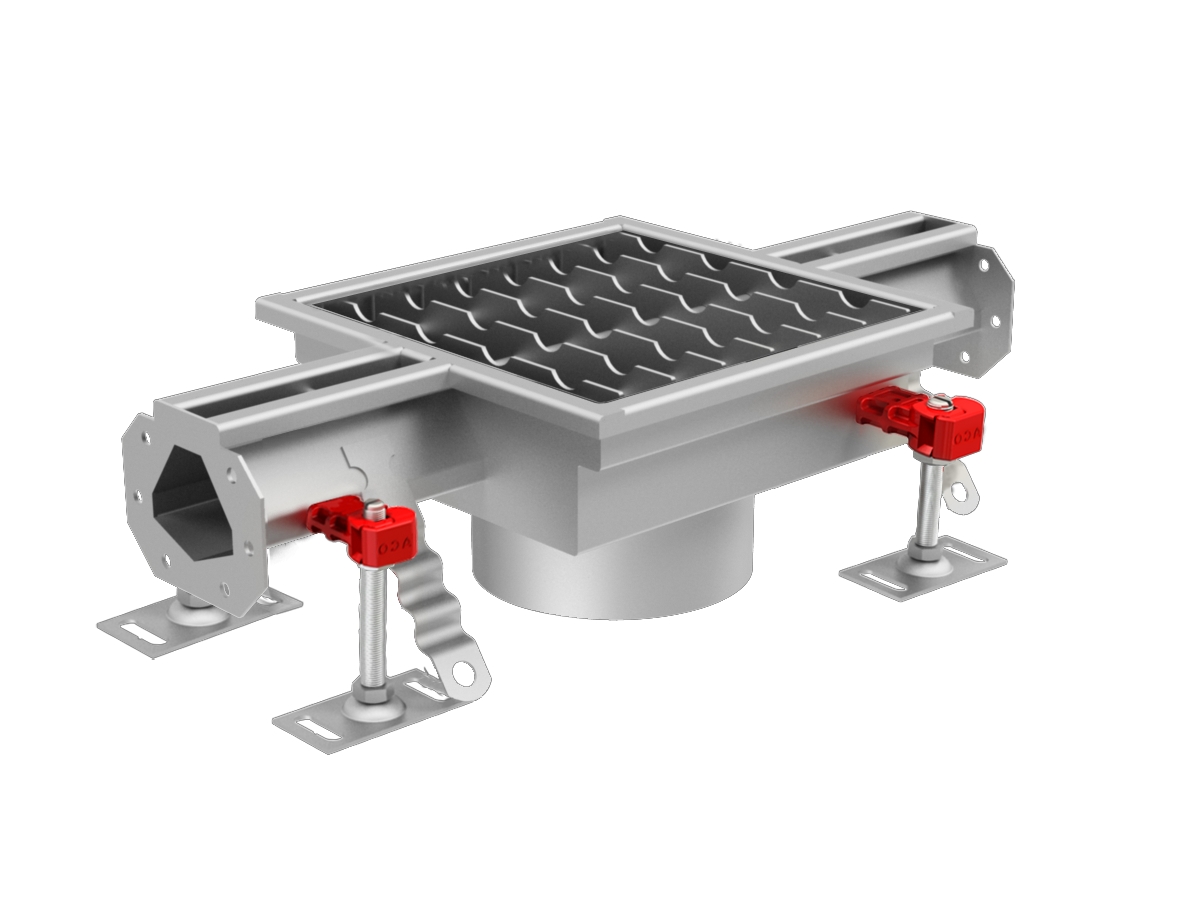

ACO Slot 20 nerūsējošā tērauda kanāls ar izvadu

Risinājuma priekšrocības:

  • Pārbaudīts un sertificēts saskaņā ar EN 1433
  • Pilnībā atbilst EN 1253 prasībām
  • Materiāls: 1.4301 vai 1.4404 pasivēts tērauds
  • Spraugas platums: 20 mm
  • Kanāla garums: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 6,0 m
  • Plašs režģu klāsts (līdz C 250 slodzes klasei)
  • V veida profilsa, kas rada pašattīrīšanās efektu
  • Blīvējums zem kanāla malas

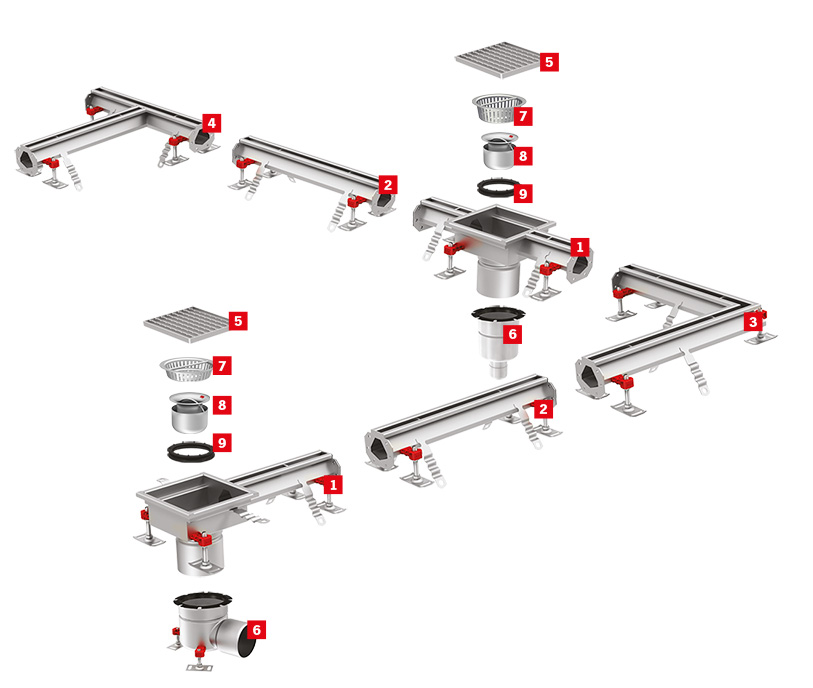

1. Tekne ar izvadu | 2. Tekne ar vai bez iekšējo kritumu | 3. L veida stūra elements | 4. T veida atzars | 5. Režģi | 6. Gūlija | 7. Gružu siets | 8. Sifons | 9. Sifona stiprinājuma gredzens

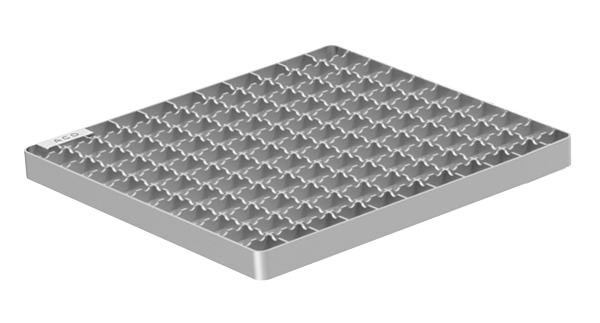

Šūnveida
L15

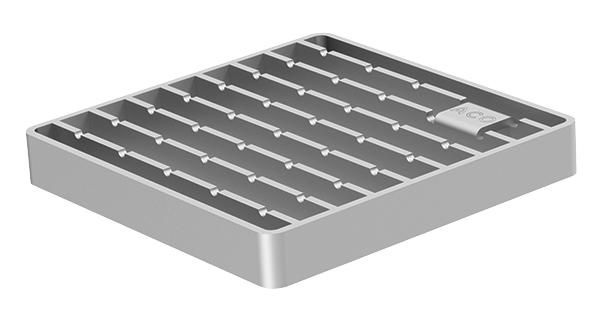

Pakāpjveida
R50 - N250

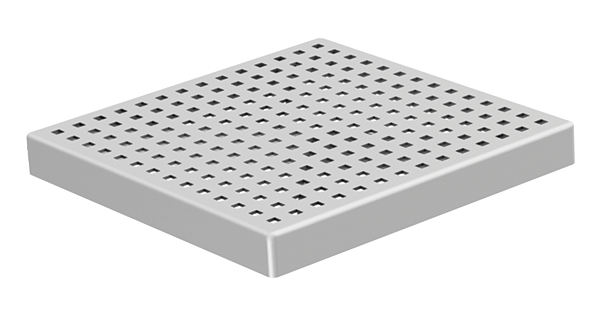

Quadrato
L15

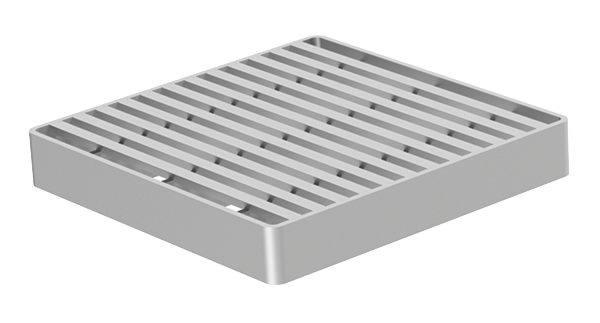

Heelsafe
L15

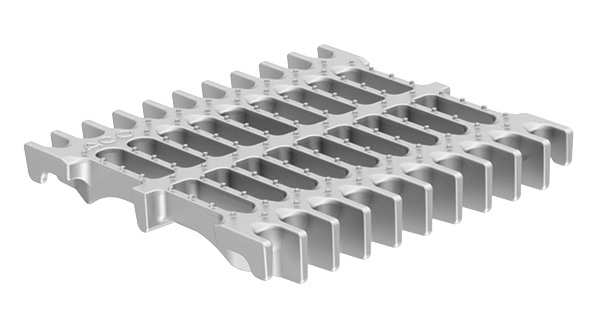

Lietais
M125

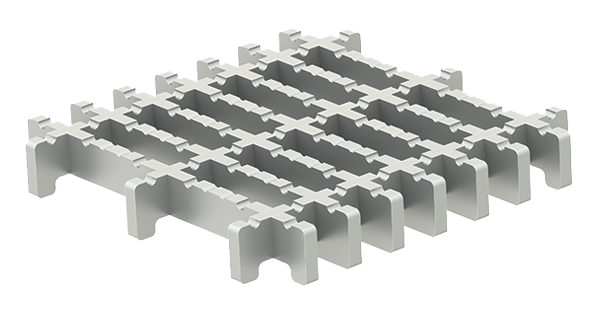

Bezrāmja
M125

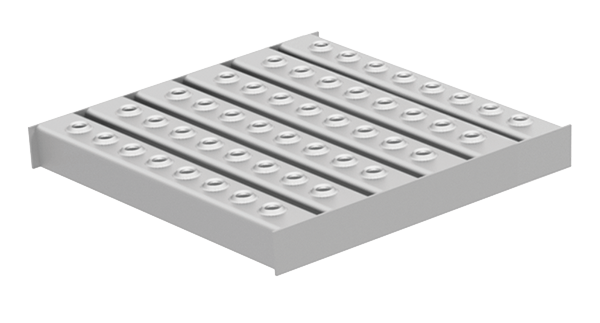

Multi-slot 5
L15

Spraugveida pārsegs
M125

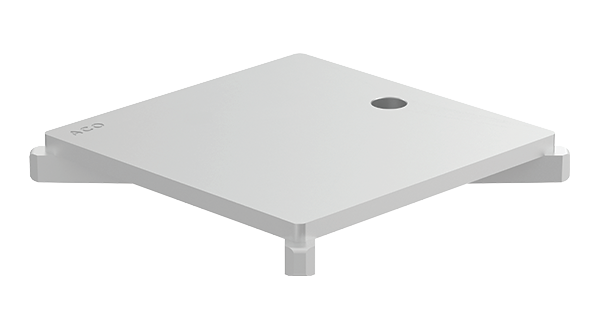

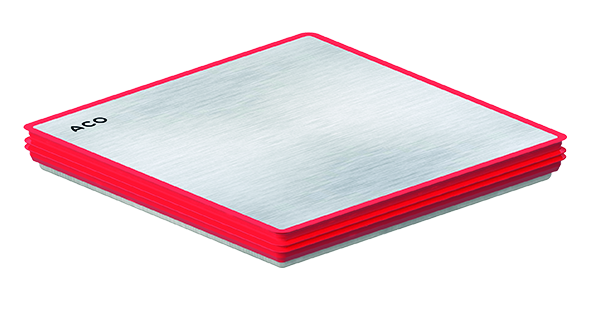

Smakas necaurlaidīgs pārsegs
R50 - M125

Slot 20 izvads Ø142 mmDN70DN100
157 gūlijaHVHV
Q, l/sH70 mmMin3,02,93,64,0
Max3,23,14,04,2
H75 mmMin3,03,03,74,1
Max3,23,24,14,3
H80 mmMin3,13,03,74,1
Max3,23,24,14,3
H90 mmMin3,13,13,84,1
Max3,23,24,14,3
H100 mmMin3,13,13,84,1
Max3,23,24,14,3
H110 mmMin3,23,14,24,1
Max3,33,34,34,2
H120 mmMin3,23,14,24,2
Max3,43,44,54,5
