Pipe

Izgatavota no nerūsējošā tērauda, ACO ​​PIPE uzmavu cauruļu savienojuma sistēma ir paredzēta notekūdeņiem ar un bez fēcēm, kā arī lietus un rūpnieciskajiem notekūdeņiem. Kopā ar ACO nerūsējošā tērauda trapiem un kanāliem, ACO PIPE caurules veido visaptverošu kanalizācijas sistēmu. Materiālu īpašības nodrošina vismaz 40 gadu kalpošanas laiku.

ACO PIPE sistēma ir higiēniskāka, spēcīgāka un izturīgāka, salīdzinot ar plastmasas, čuguna vai metinātu tērauda cauruļu sistēmām gravitācijas un vakuuma kanalizācijai. Tā ir pilnībā pārdomāta sistēma, kas sastāv no taisnām caurulēm un visiem savienotājelementiem (līkumiem, atzariem utt.) Pieejami diametri no DN50 līdz DN315.

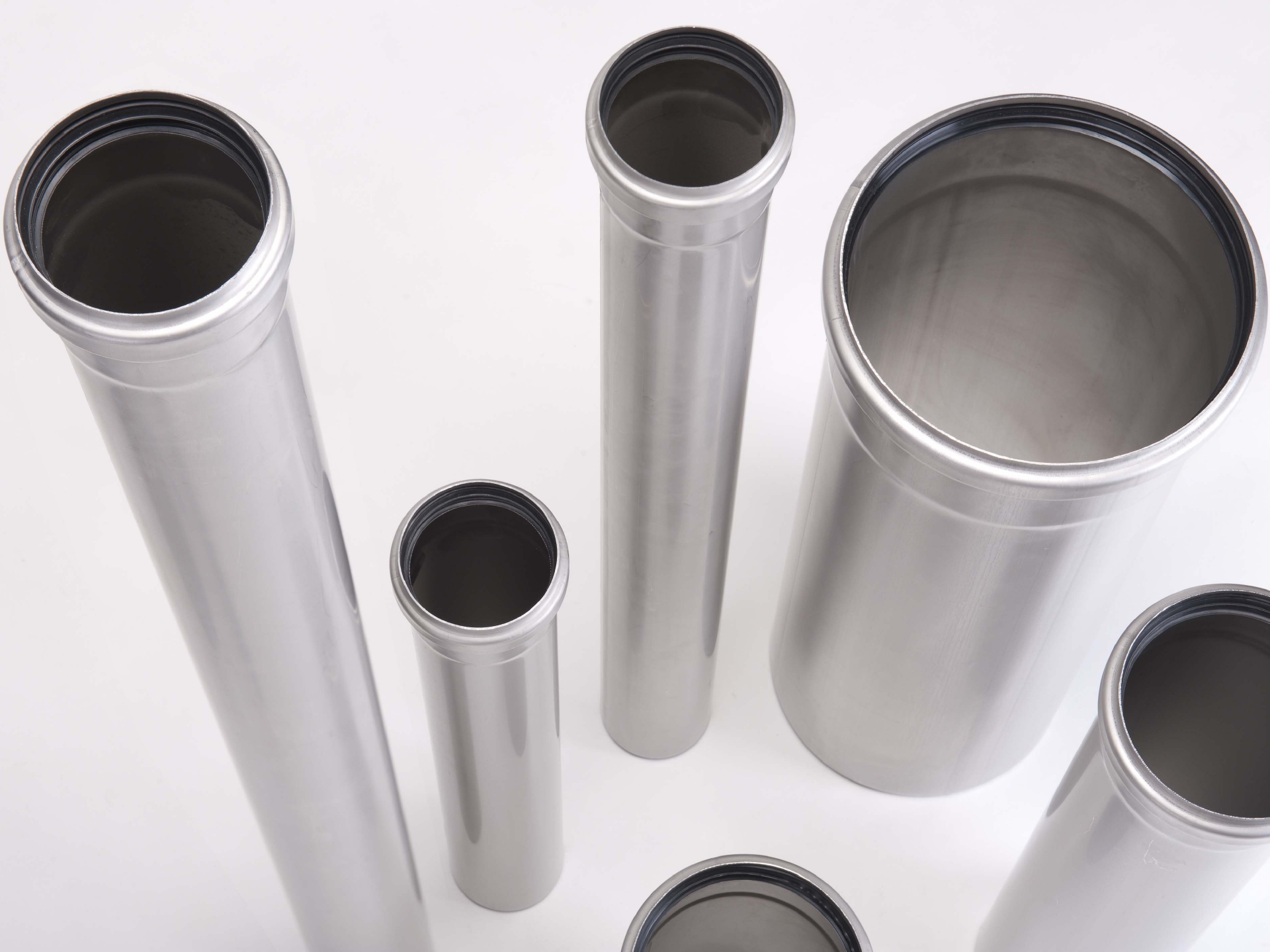

ACO PIPE nerūsējošā tērauda caurules

Risinājuma priekšrocības:

  • Cauruļu diamentrs: DN40-DN315
  • Cauruļu garums: 500 mm - 6000 mm
  • Visi elementi savienojami ar citām cauruļvadu sistēmām
  • Ērta „push-in“ savienošana
  • Nav nepieciešams metinājums savienojuma vietās
  • Neliels elementu svars
  • Ļoti augsta izturība
  • Kuģubūvē izmantojamie ACO Marine risinājumi

Pilna izmēra plūsmas ātruma tabula ar mainīgiem slīpumiem

Plūsmas ātrumi aprēķināti, izmantojot telpiski mainīgu plūsmas formulu, kas piemērota stabilai nevienmērīgai plūsmai. Raupjuma koeficients - 90.

Ø, mmGarums, mSlīpums

0,0 %

Plūsma Q, l/s

0,25 %

Plūsma Q, l/s

0,5 %

Plūsma Q, l/s

0,75 %

Plūsma Q, l/s

5050,400,570,750,92
100,300,540,750,92
150,260,530,750,92
200,230,530,750,92
7551,451,752,402,90
101,101,722,352,90
150,951,702,352,90
200,851,702,352,90
11054,505,556,758,15
103,605,056,608,15
153,204,906,508,15
202,804,806,508,15
12556,457,909,6011,45
105,207,259,5011,45
154,557,009,5011,45
204,106,859,5011,45
160513,0015,4018,6021,20
1010,9014,3018,5021,20
159,5013,8018,4021,20
208,5013,5018,3021,20
200524,8029,0034,2038,40
1020,8026,7033,8038,40
1518,6025,7033,7038,40
2017,0025,033,6038,40

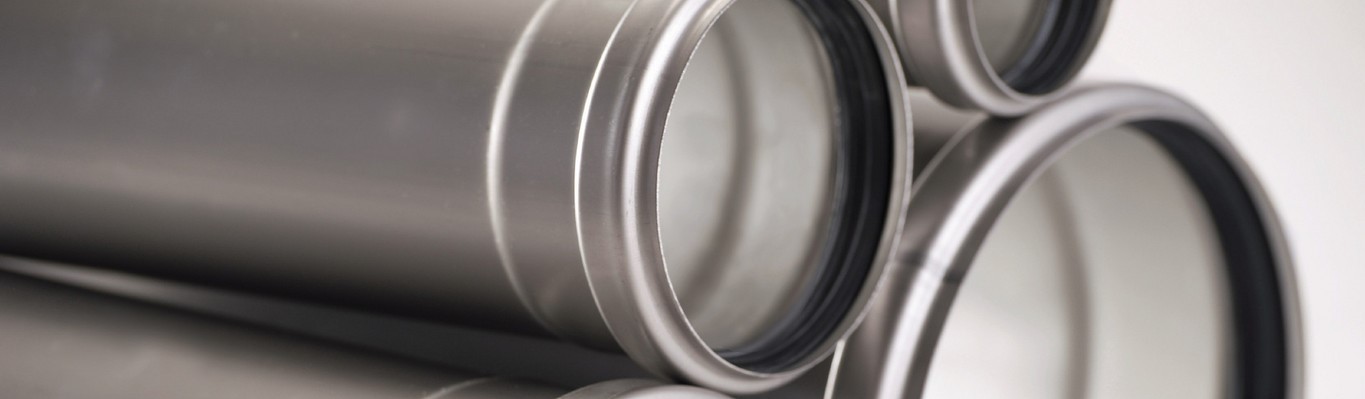

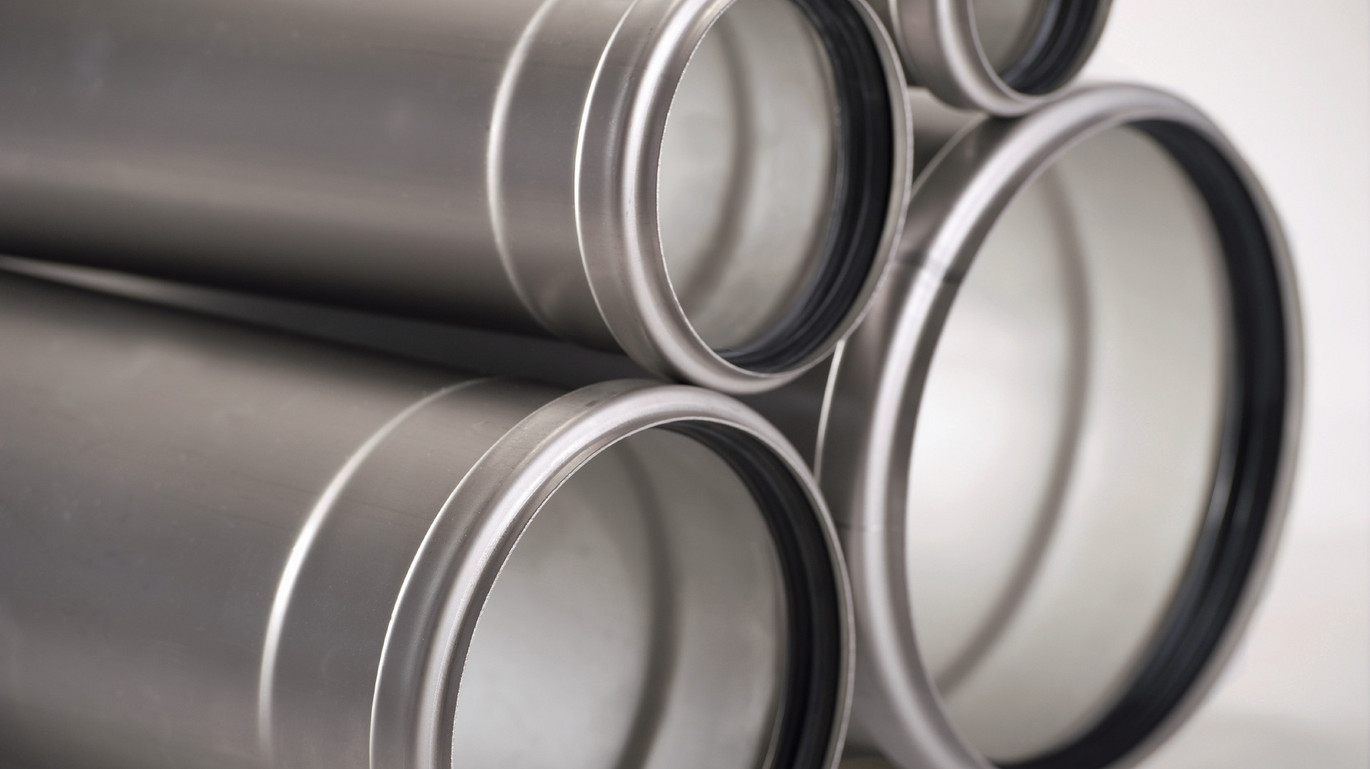

ACO Pipe nerūsējošā tērauda caurules tiek piegādātas ar dubultām EPDM vai Viton blīvējuma blīvēm. Dubultais aproces blīvējums nodrošina papildu drošību visā kalpošanas laikā.

ACO Pipe cauruļu sistēma ir pārbaudīta un apstiprināta darba spiedienam, kas rodas autonomās, sifona un vakuuma sistēmās. Sistēma ir pielāgota darba spiedienam 0,5 bar. Ja pastāv lielāka spiediena iespējamība, ir jāizmanto savienojuma skavas.

Ø, mmMaksimālais darba spiediens, bar
Bez skavasAr skavu
500,52,0
750,52,0
1100,52,0
1600,52,0
