M125

ACO nerūsējošā tērauda kanāli Modular 125 ir praktisks un daudzpusīgs grīdas kanalizācijas risinājums. ACO Modular 125 ir izgatavoti no 1,5 mm bieza nerūsējošā tērauda 1.4301 un 1.4404 klases. Kanāli tiek izgatavotas ar iekšējo slīpumu vai bez tā. Lai kanālus būtu iespējams pielāgot dažādiem grīdas segumiem, tie tiek ražoti ar dažādām malām.

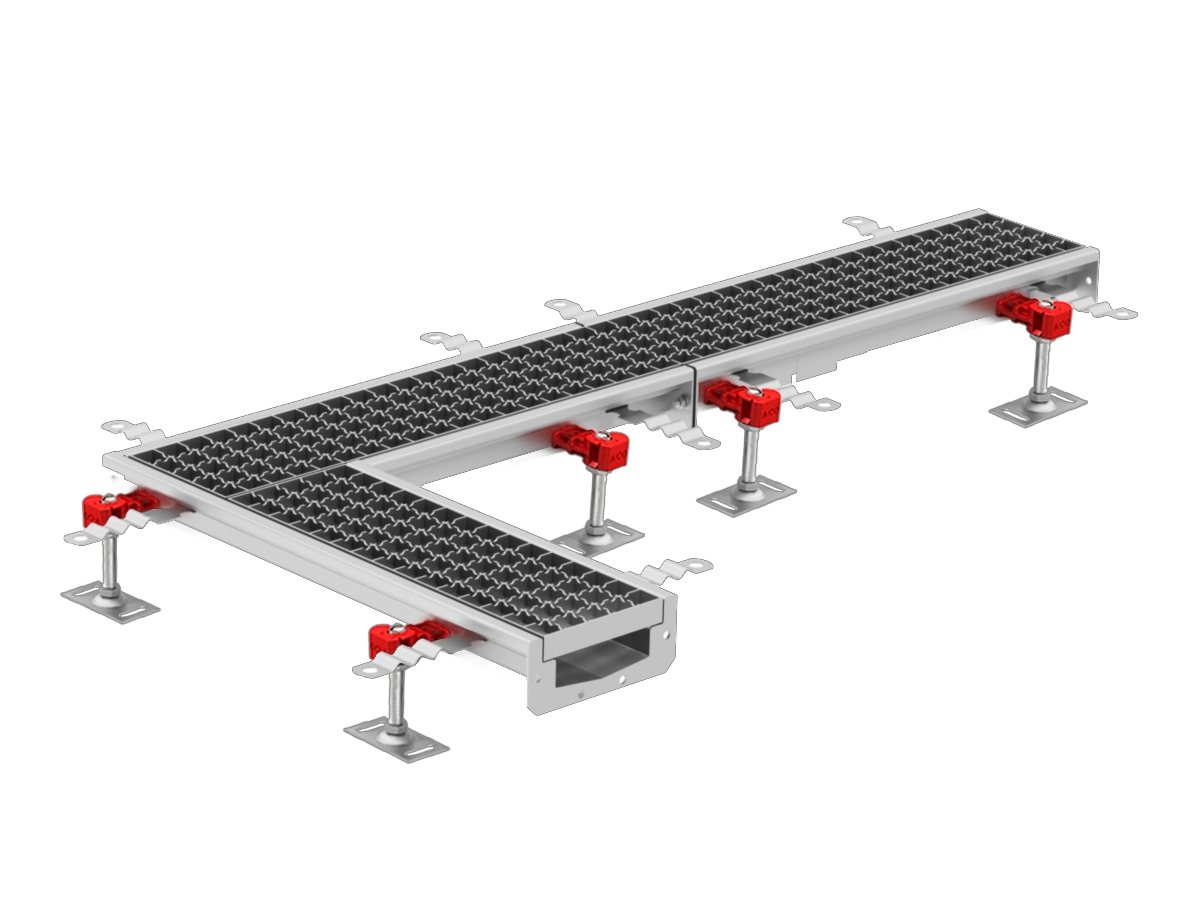

M125 L-veida kanāls ar šūnveida režģi

Risinājuma priekšrocības:

  • Pārbaudīts un sertificēts saskaņā ar EN 1433
  • Pilnībā atbilst EN 1253 prasībām
  • Materiāls: 1.4301 vai 1.4404 pasivēts tērauds
  • Kanāla platums: 125 mm
  • Kanāla garums: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 6,0 m
  • Plašs režģu klāsts (līdz C 250 slodzes klasei)
  • V veida profilsa, kas rada pašattīrīšanās efektu
  • Blīvējums zem kanāla malas

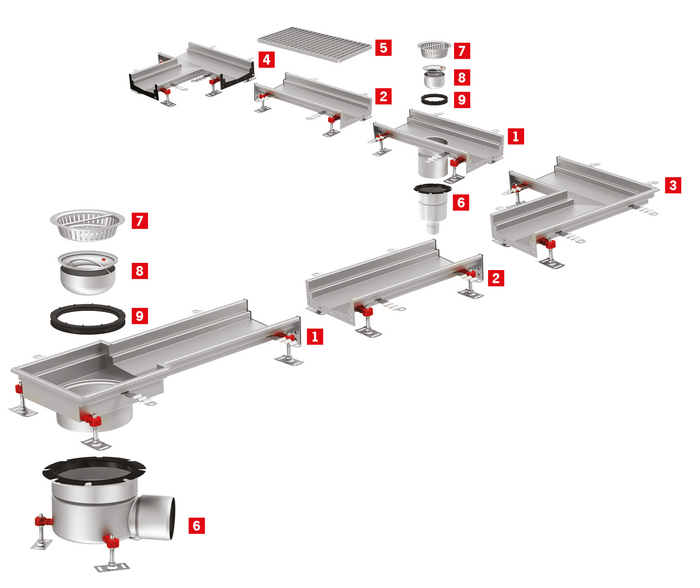

1. Tekne ar izvadu | 2. Tekne ar vai bez iekšējo kritumu | 3. L veida stūra elements | 4. T veida atzars | 5. Režģi | 6. Gūlija | 7. Gružu siets | 8. Sifons | 9. Sifona stiprinājuma gredzens

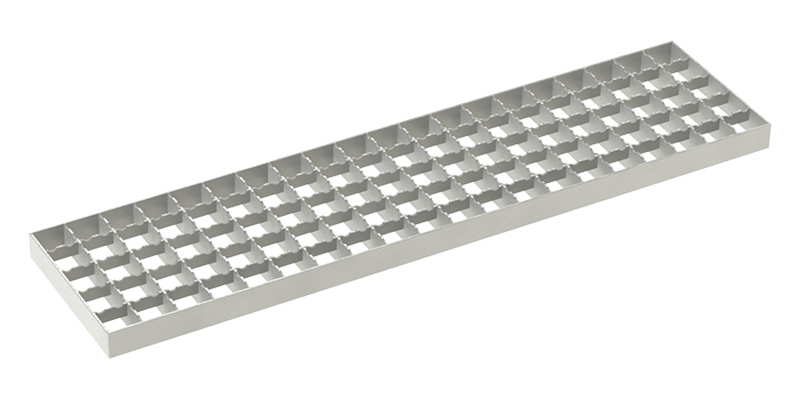

Šūnveida
A15 - C250

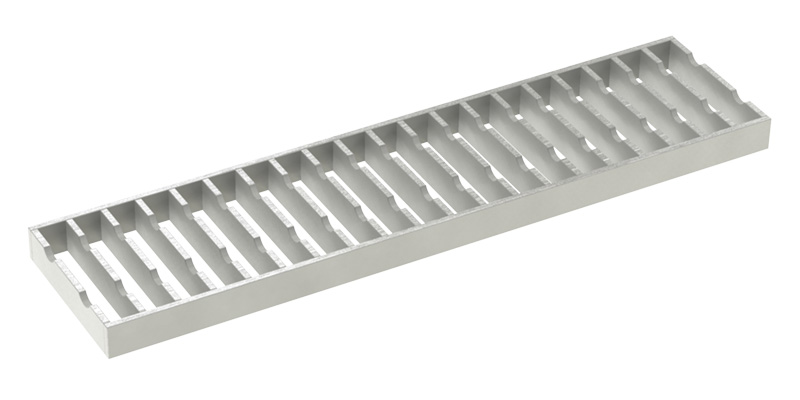

Pakāpjveida
C250

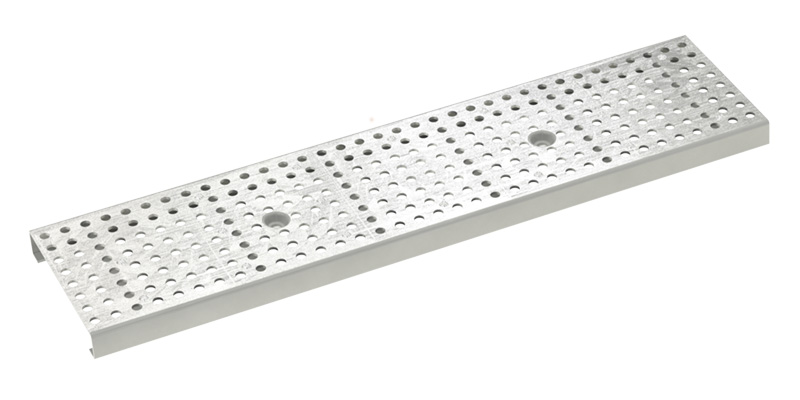

Perforēts
A15 - B125

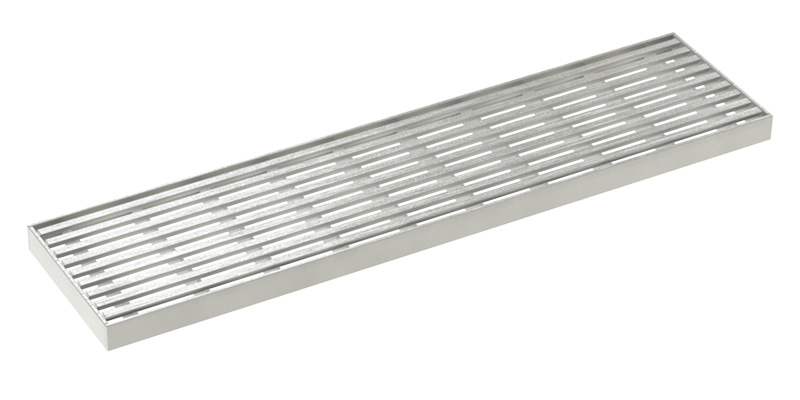

Heelsafe
A15

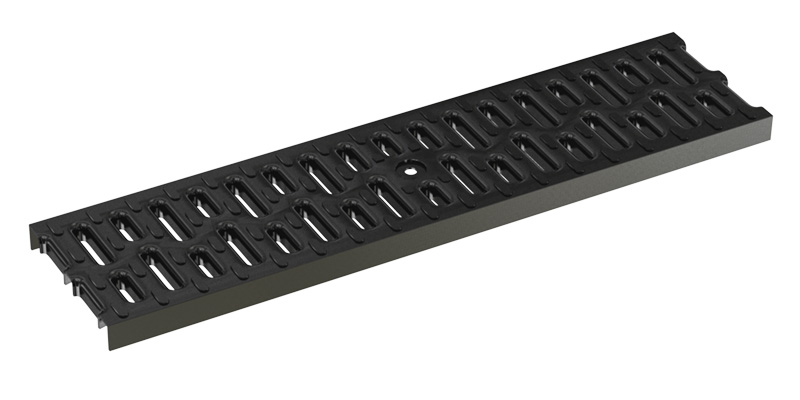

Kompozītmateriāla
C250

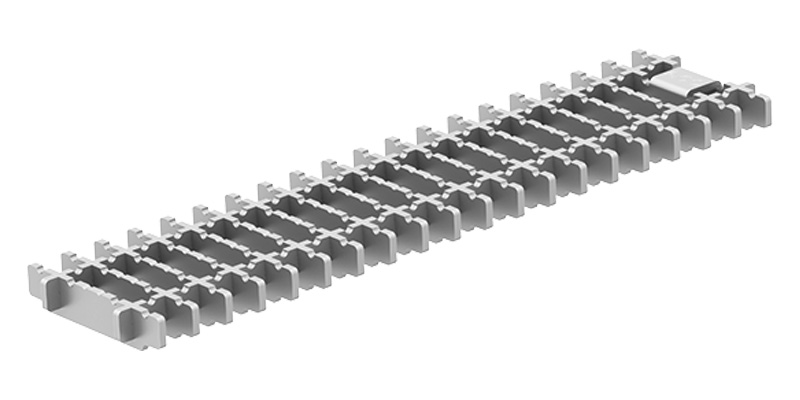

Bezrāmja
C250

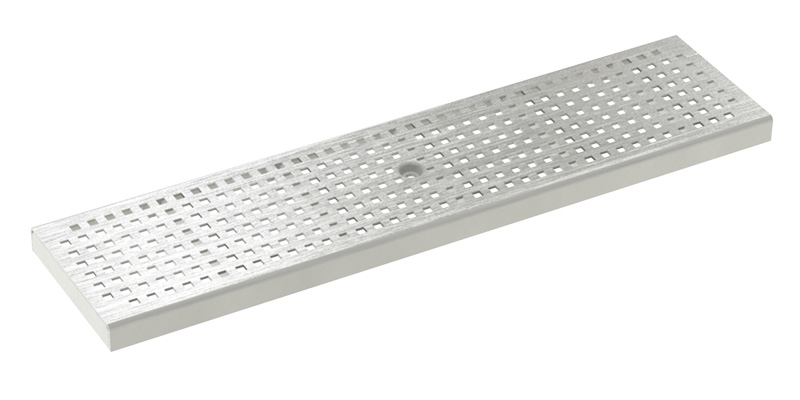

Quadrato
A15

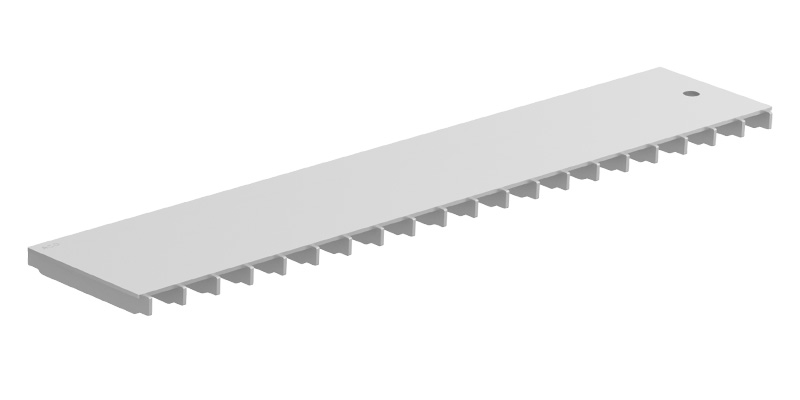

Spraugveida pārsegs
B125 - C250

M125 izvads Ø142 mmDN70DN100
157 gūlijas pieslēgumsHVHV
Q, l/sH=50 mmMin2,82,93,23,9
Max3,03,03,64,1
H=65 mmMin2,92,93,23,9
Max3,13,13,74,1
H=80 mmMin3,02,93,34,0
Max3,13,13,84,2
H=95 mmMin3,13,13,84,1
Max3,23,24,14,3
H=110 mmMin3,13,13,84,1
Max3,23,24,14,3
H=125 mmMin3,23,14,24,1
Max3,33,34,34,2
