M200

ACO nerūsējošā tērauda kanāli Modular 200 ir praktisks un daudzpusīgs grīdas kanalizācijas risinājums. ACO Modular 125 ir izgatavoti no 1,5 mm bieza nerūsējošā tērauda 1.4301 un 1.4404 klases. Kanāli tiek izgatavotas ar iekšējo slīpumu vai bez tā. Lai kanālus būtu iespējams pielāgot dažādiem grīdas segumiem, tie tiek ražoti ar dažādām malām.

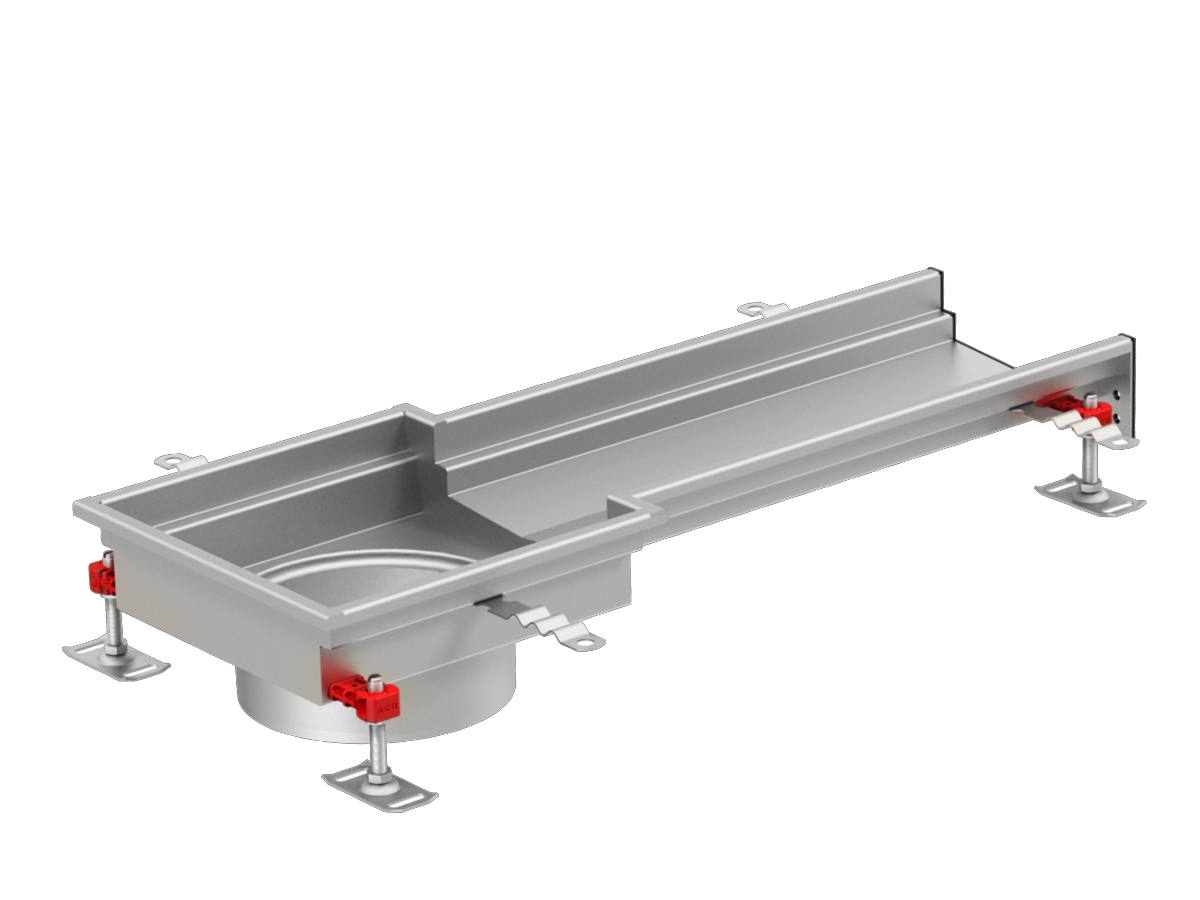

M200 kanāls ar izvadu Ø200

Risinājuma priekšrocības:

  • Pārbaudīts un sertificēts saskaņā ar EN 1433
  • Pilnībā atbilst EN 1253 prasībām
  • Materiāls: 1.4301 vai 1.4404 pasivēts tērauds
  • Kanāla platums: 200 mm
  • Kanāla garums: 0,5 m; 1,0 m; 2,0 m; 3,0 m; 6,0 m
  • Plašs režģu klāsts (līdz C 250 slodzes klasei)
  • V veida profilsa, kas rada pašattīrīšanās efektu
  • Blīvējums zem kanāla malas

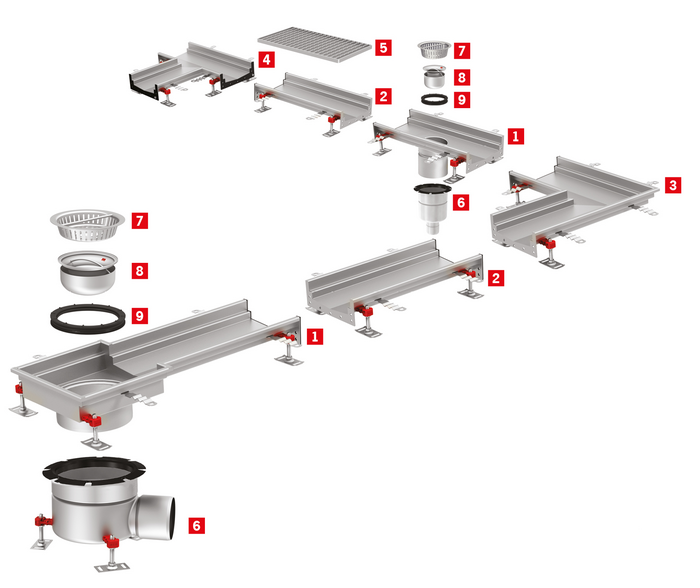

1. Tekne ar izvadu | 2. Tekne ar vai bez iekšējo kritumu | 3. L veida stūra elements | 4. T veida atzars | 5. Režģi | 6. Gūlija | 7. Gružu siets | 8. Sifons | 9. Sifona stiprinājuma gredzens

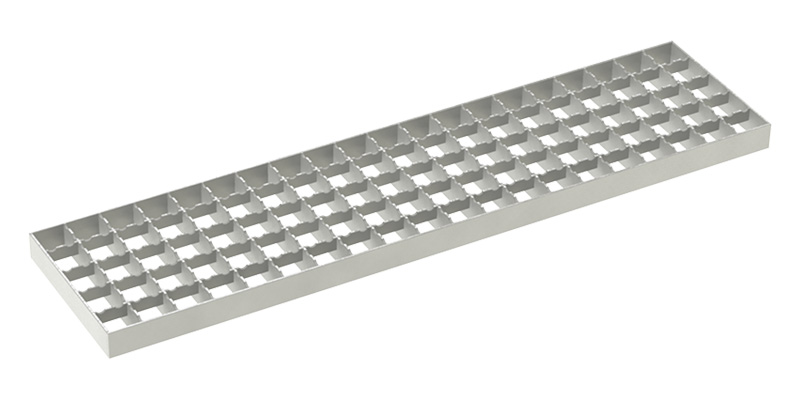

Šūnveida
A15

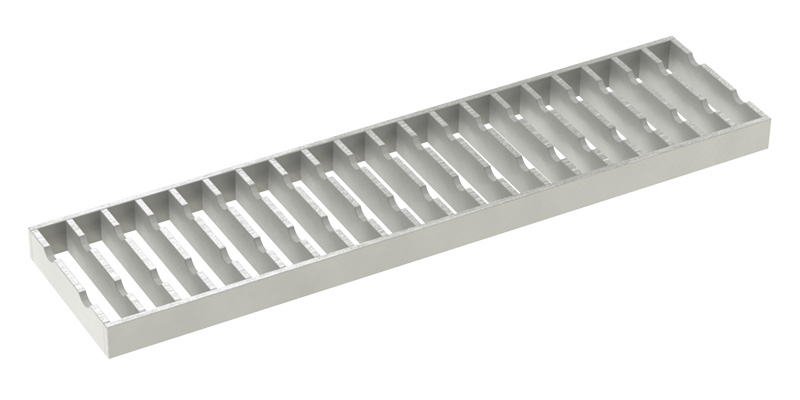

Pakāpjveida
C250

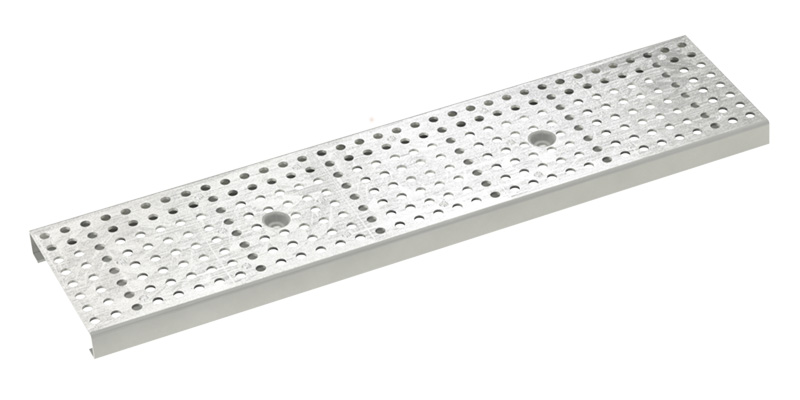

Perforēts
A15

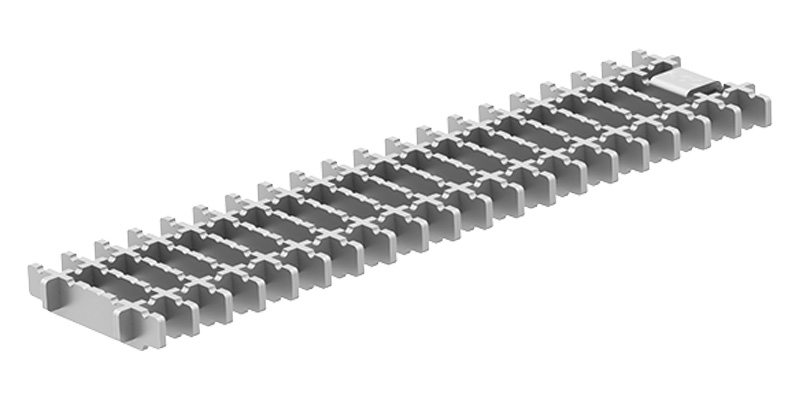

Bezrāmja
C250

M200 izvads Ø142 mmDN70DN100
157 gūlijas pieslēgumuHVHV
Q, l/sH60 mmMin3,02,93,33,9
Max3,13,13,84,2
H70 mmMin3,13,03,74,1
Max3,23,24,24,3
H80 mmMin3,13,13,84,1
Max3,23,24,14,3
H90 mmMin3,13,13,84,1
Max3,23,24,14,3
H100 mmMin3,23,14,24,1
Max3,33,34,34,3
H110 mmMin3,23,14,24,2
Max3,43,34,54,3
H120 mmMin3,23,24,14,3
Max3,43,44,54,5
H140 mmMin3,43,24,54,3
Max3,43,44,54,5

M200 išvedimas Ø200 mmDN100DN150
218 gūlijas pieslēgumsHVV
Q, l/sH60 mmMin4,65,35,3
Max4,85,65,6
H70 mmMin4,85,45,4
Max4,95,75,7
H80 mmMin4,85,55,5
Max4,95,75,7
H90 mmMin4,85,65,6
Max5,05,85,8
H100 mmMin4,95,65,6
Max5,16,06,0
H110 mmMin4,95,75,7
Max5,26,16,1
H120 mmMin5,05,75,7
Max5,36,16,1
H140 mmMin5,25,95,9
Max5,56,36,3
