Nerūsējošā tērauda jumtu trapi plakanajiem jumtiem

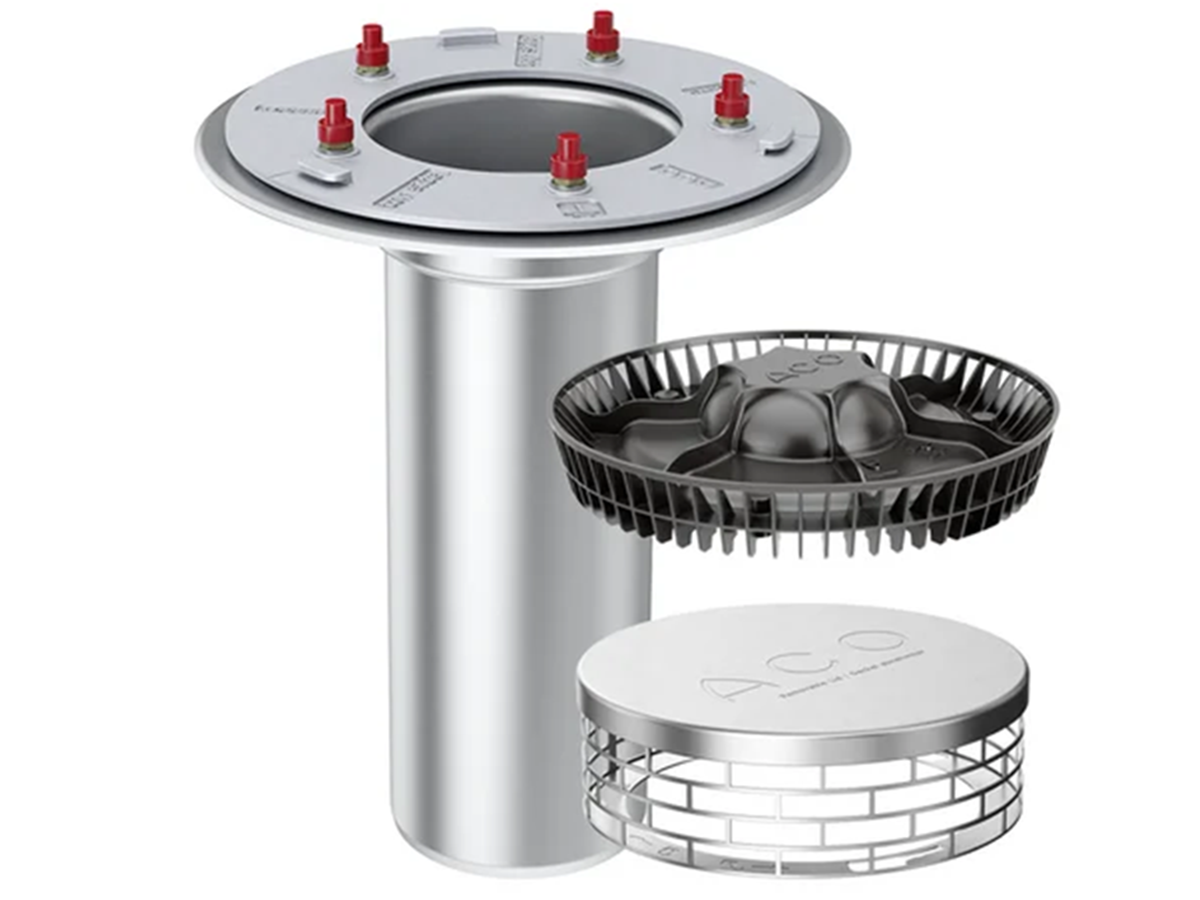

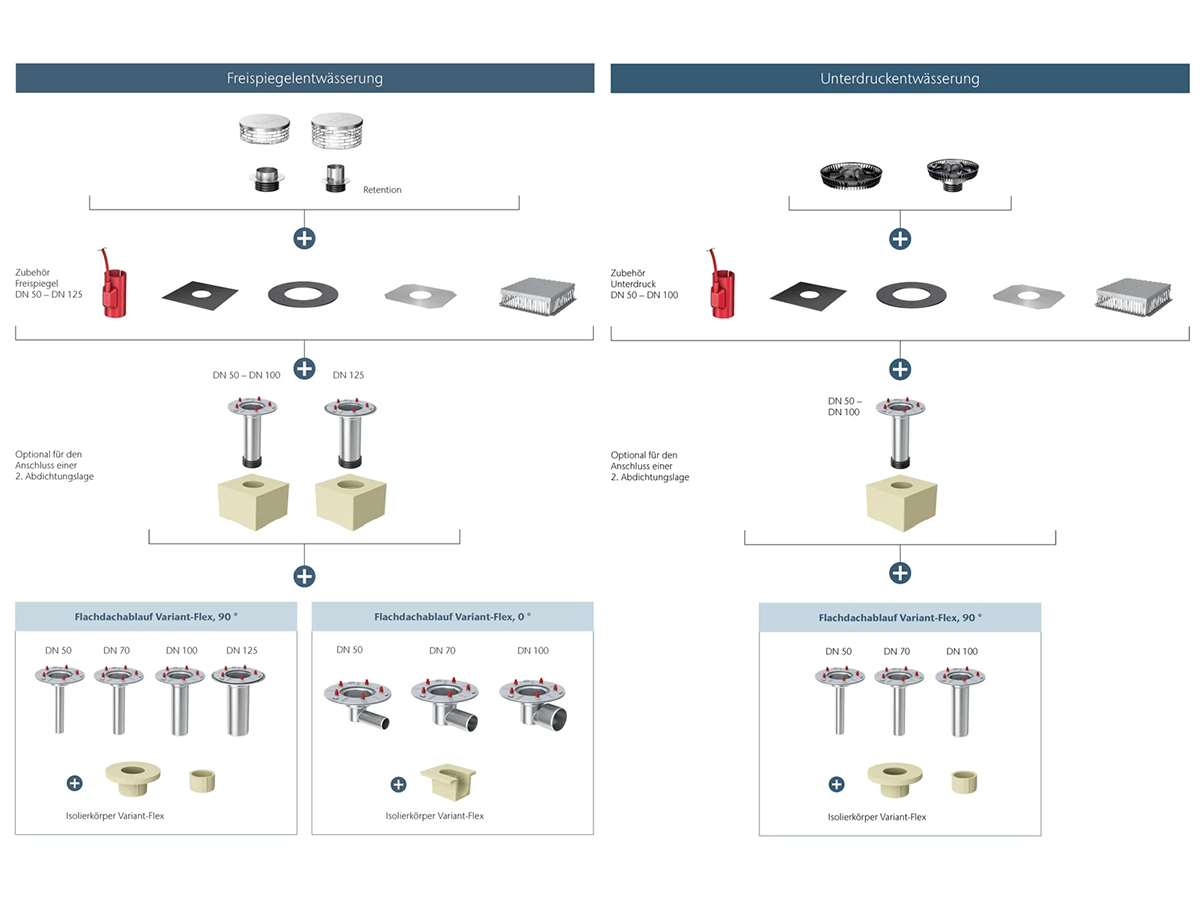

ACO jumtu trapi no nerūsējošā tērauda ir īpaši izstrādāti, lai nodrošinātu efektīvu un drošu ūdens novadīšanu no plakanajiem jumtiem. Tie ir izturīgi pret koroziju, viegli tīrāmi un piemēroti dažādām pielietošanas jomām – sākot no komerciālām un industriālām ēkām līdz pat dzīvojamām mājām. Sistēma ietver vairākas konfigurācijas, piemēram, Spin (gravitācijas) un Jet (vakuuma) variantus, kā arī dažādus sifonus, filtru elementus un papildaprīkojumu.
Risinājuma priekšrocības:
- Izturība pret koroziju - Trapi ir izgatavoti no augstas kvalitātes nerūsējošā tērauda, kas nodrošina ilgu kalpošanas laiku pat agresīvā vidē.
- Efektīva ūdens novadīšana - Paredzēti drošai un ātrai lietus ūdens novadīšanai no plakanajiem jumtiem, samazinot ūdens uzkrāšanās risku.
- Higiēnisks dizains - Gludas virsmas un materiālu īpašības nodrošina vieglu tīrīšanu un samazina aizsērēšanas iespēju.
- Plašas konfigurācijas iespējas - Pieejami dažādi varianti – gan gravitācijas (Spin), gan vakuuma (Jet) notekas –, kā arī piederumi dažādiem pielietojumiem.
- Viegla apkope un uzstādīšana - Modulāra sistēma ļauj vienkārši uzstādīt un uzturēt, ietaupot laiku un resursus.
- Estētisks un mūsdienīgs izskats - Piemērots arī redzamām jumta daļām, kur svarīgs vizuālais izskats.
Kontaktligzdas slīpums: 90°
| Nominālais izmērs | Kontaktligzdas slīpums | Siltumizolācija | Preces numurs | Lejupielādes | |
| DN 50 | 260 x 190 | 3.6 | 1511.90.00 | 13 | DXF |
| DN 70 | 260 x 190 | 3.7 | 1531.90.00 | 13 | DXF |
| DN 100 | 260 x 190 | 4.1 | 1551.90.00 | 13 | DXF |
| DN 125 | 290 x 210 | 5.1 | 1571.90.00 | 13 | DXF |
Kontaktligzdas slīpums: 0°
| Nominālais izmērs | Kontaktligzdas slīpums | Siltumizolācija | Preces numurs | Lejupielādes | |
| DN 50 | 360 x 190 | 2.2 | 1511.50.00 | 13 | DXF |
| DN 70 | 360 x 190 | 2.4 | 1531.50.00 | 13 | DXF |
| DN 100 | 360 x 190 | 2.5 | 1551.50.00 | 13 | DXF |

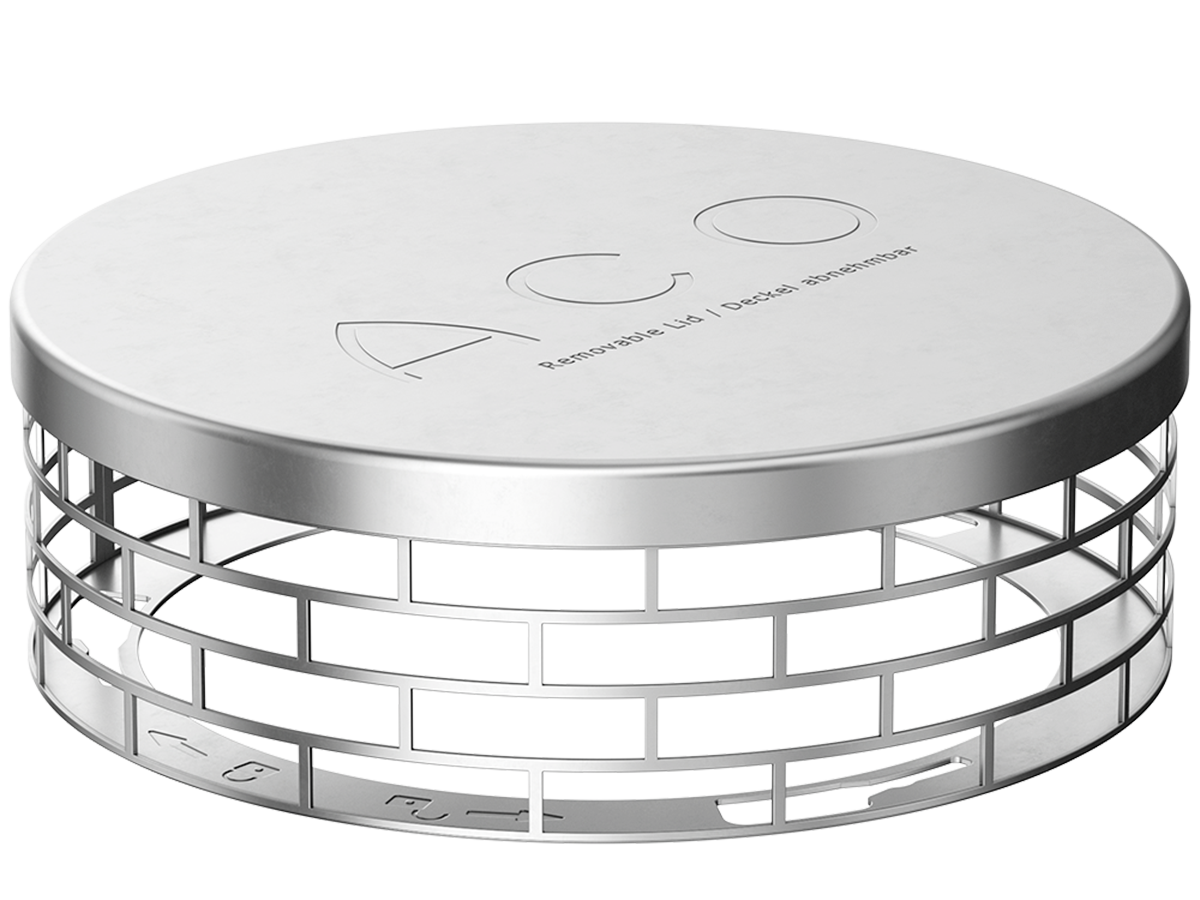

| Brīvā plūsmas notekūdeņu novade Uzstādinājuma augstums: 35 mm | Nerūsējošā tērauda grants slazds | |||||
| Nominālais izmērs | Kontaktligzdas slīpums | Izpildījums | Galvenā notekūdeņu novade | Notekūdeņu caurplūde | Avārijas notekūdeņu novade | Notekūdeņu caurplūde |
| DN | l/s | l/s | ||||
| DN 50 | 90° | 1-teilig | 6,2 l/s | 6,2 l/s | ||
| 90° | 2-teilig | 6,3 l/s | 6,3 l/s | |||
| 0° | 1-teilig | 6,6 l/s | 6,6 l/s | |||
| 0° | 2-teilig | 6,5 l/s | 6,5 l/s | |||
| DN 70 | 90° | 1-teilig | 6,7 l/s | 6,7 l/s | ||
| 90° | 2-teilig | 6,8 l/s | 6,8 l/s | |||
| 0° | 1-teilig | 7,1 l/s | 7,1 l/s | |||
| 0° | 2-teilig | 7,1 l/s | 7,1 l/s | |||
| DN 100 | 90° | 1-teilig | 7,7 l/s | 7,7 l/s | ||
| 90° | 2-teilig | 7,5 l/s | 7,5 l/s | |||
| 0° | 1-teilig | 7,0 l/s | 7,0 l/s | |||
| 0° | 2-teilig | 7,1 l/s | 7,1 l/s | |||
| DN 125 | 90° | 1-teilig | 11,0 l/s | 10,8 l/s | ||
| 90° | 2-teilig | 11,0 l/s | 10,8 l/s | |||
| Vakuuma (spiediena) notekūdeņu novade Uzstādinājuma augstums: 55 mm | Gaisa slēdzene | |||||
| Nominālais izmērs | Kontaktligzdas slīpums | Izpildījums | Galvenā notekūdeņu novade | Notekūdeņu caurplūde | Avārijas notekūdeņu novade | Notekūdeņu caurplūde |
| DN | l/s | l/s | ||||
| DN 50 | 90° | 1-teilig | 8,8 l/s | 8,8 l/s | ||
| 0° | 9,0 l/s | 9,0 l/s | ||||
| 90° | 2-teilig | 8,8 l/s | 8,8 l/s | |||
| DN 70 | 90° | 1-teilig | 19,1 l/s | 17,8 l/s | ||
| 0° | 18,9 l/s | 17,5 l/s | ||||
| 90° | 2-teilig | 19,2 l/s | 17,8 l/s | |||
| 0° | 19,2 l/s | 17,7 l/s | ||||
| DN 100 | 90° | 1-teilig | 30,8 l/s | 24,2 l/s | ||
| 0° | 24,2 l/s | 22,2 l/s | ||||
| 90° | 2-teilig | 31,5 l/s | 23,4 l/s | |||
| 0° | 24,8 l/s | 21,2 l/s |
